Perspektiven

"Perspetive (lat. perspicere, hindurchsehen) fasst die Möglichkeiten zusammen, dreidimensionale Objekte auf einer zweidimensionalen Fläche so abzubilden, dass dennoch ein räumlicher Eindruck entsteht." (siehe wikipedia.org/Perspektive )

Link 1: Ralf Janaszek (Perspektiven)
Link 2: Uni Basel (Perspektiven)

Es geht bei diesem Thema also um die räumliche Darstellung von Körpern.
Wir nennen diese Bilder einfach "Schrägbilder". Wir werden uns im Wahlfach Techni-sches Zeichnen mit den folgenden perspektivischen Darstellungen befassen:

1. Parallelperspektiven

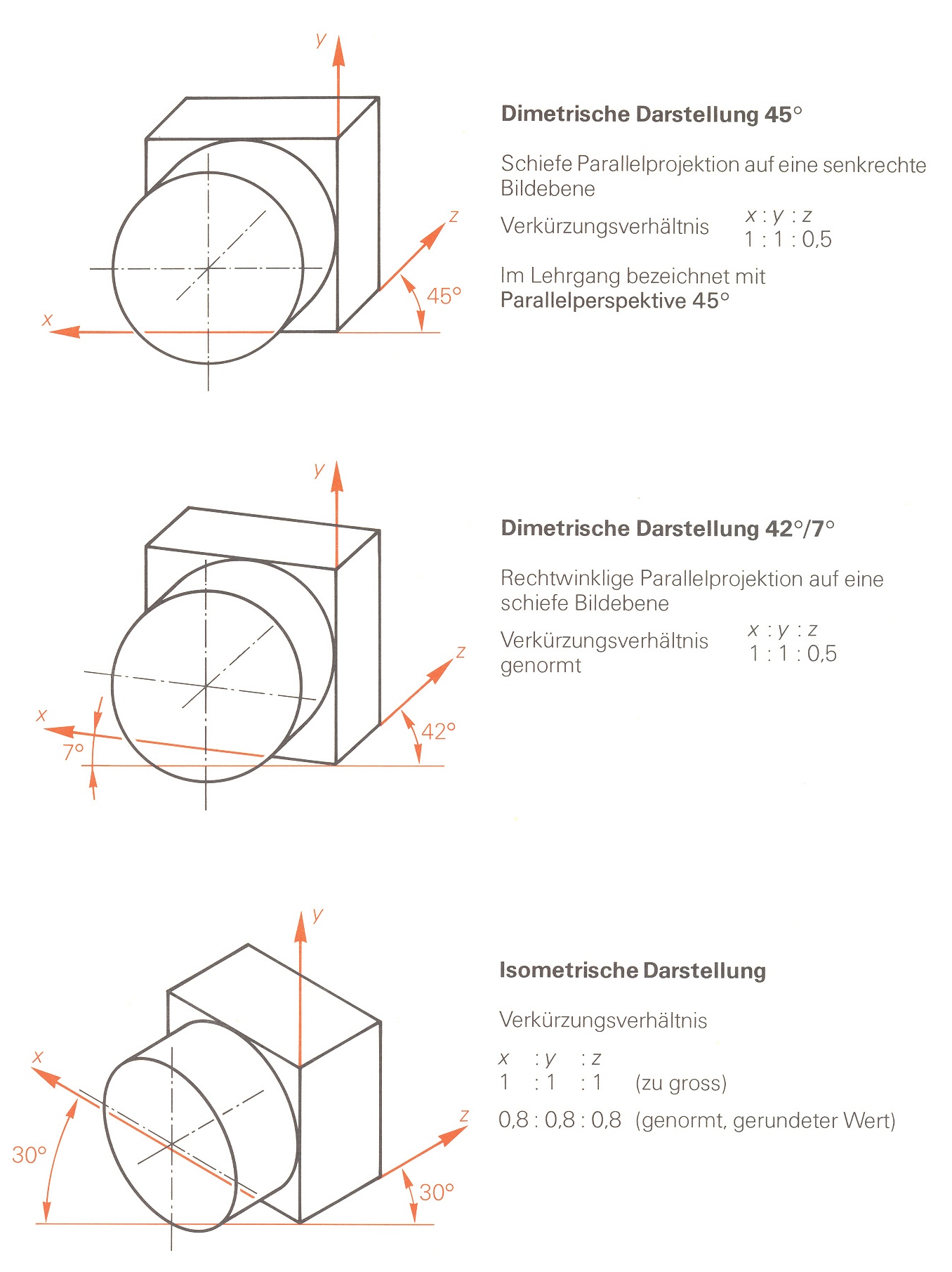

Zu den Parallelperspektiven zählt man u.a. die dimetrische Darstellung mit dem Winkel 45° und dem Verkürzungsfaktor 0.5! Dies ist die bekannte "Kavaliersperspektive".

Hier die Übersicht:




2. Zentralprojektionen

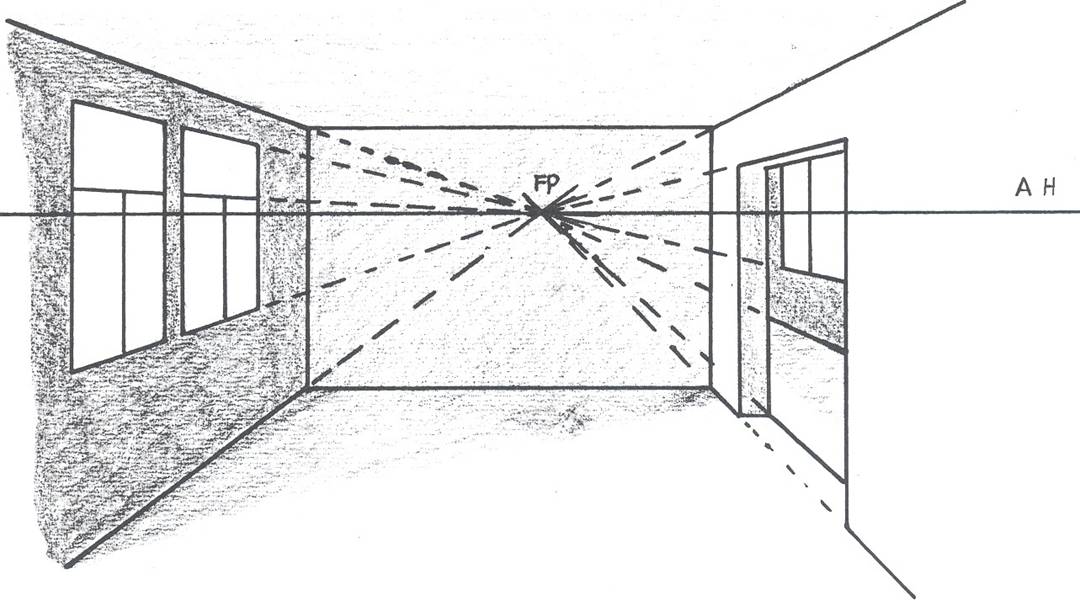

Hier eine kleine Übersicht über diese Darstellungsform. Es wird grundsätzlich unter-schieden, ob ein oder zwei Fluchtpunkte genommen werden!








3. Ein paar Schülerarbeiten (inkl. kl. Fehler): Dia-Show (393 kB)
